Микрополосковый фильтр

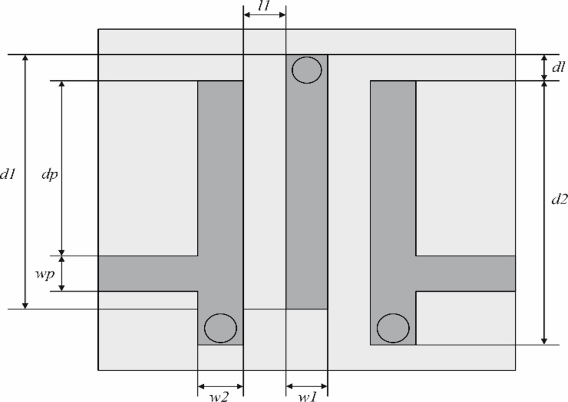

Для исследования предлагается две модели микрополосковых фильтров: микрополосковый фильтр классической конструкции

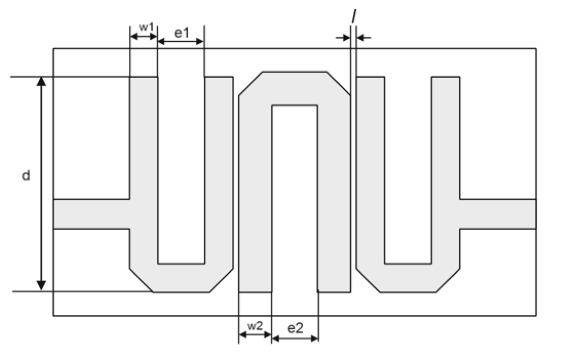

микрополосковый фильтр на U-образных резонаторах

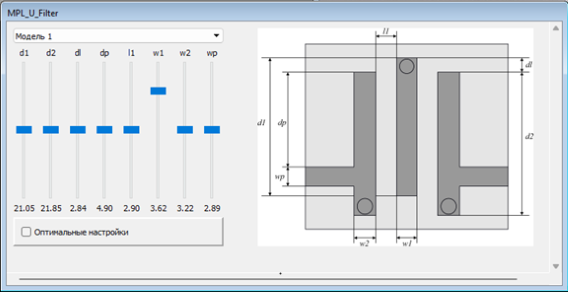

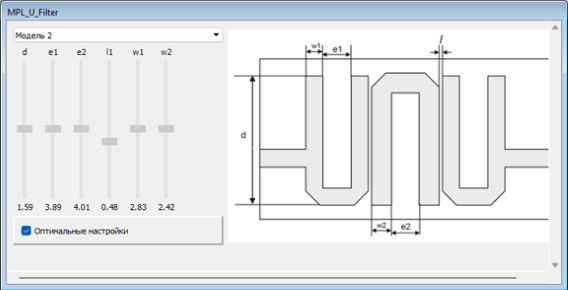

Пользовательский интерфейс лабораторной работы позволяет выбрать один из микрополосковых фильтров и провести исследование его АЧХ.

При этом у пользователя есть возможность наблюдать и исследовать оптимальную характеристику фильтра или изменяя размеры фильтра (внося отклонение выбранного размера от оптимального) исследовать его влияние на характеристику фильтра.
