Микрополосковый направленный ответвитель

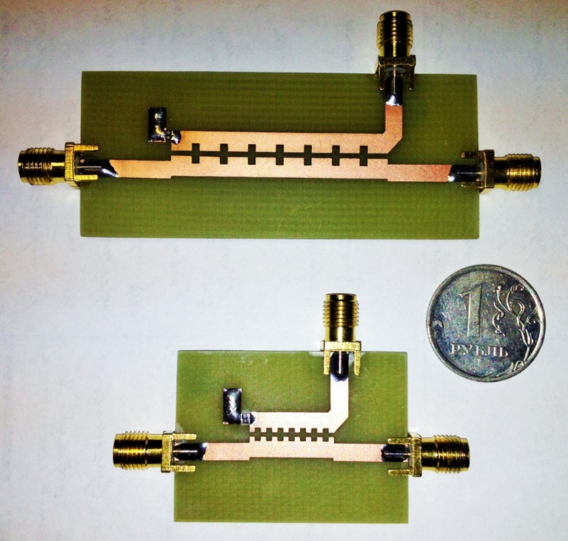

Исследуемая модель микрополоскового направленного ответвителя представляет собой связанные микрополосковые линии с вырезами для улучшения характеристик.

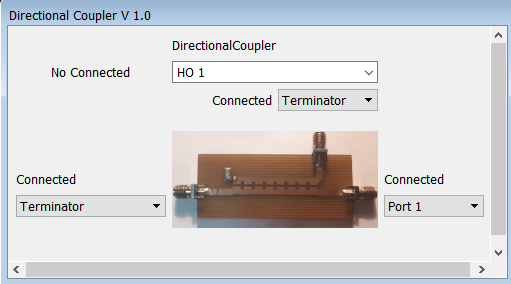

Пользовательский интерфейс лабораторной работы позволяет осуществлять выбор подключения направленного ответвителя к портам векторного анализатора цепей.
При этом осуществляется контроль и выдается информация о неправильном подключении. Если направленный ответвитель подключен верно, то пользлователь увидит на экране измерительного прибора его АЧХ и может провести все необходимые измерения.

При выполнении лабораторной работы можно проводить исследование зависимости величины рабочего ослабления, переходного затухания и развязки в рабочем диапазоне частот.
У пользователя есть возможность выбрать один из двух направленных ответвителей,
которые отличаются рабочей частотой (1 ГГц и 2,5 ГГц).
