Полосно-пропускающий фильтр на прямоугольном волноводе

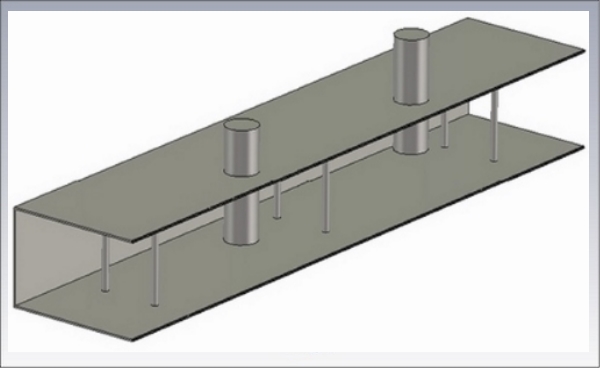

Данное устройство представляет собой отрезок прямоугольного волновода с набором решеток и двумя металлическими штырями.

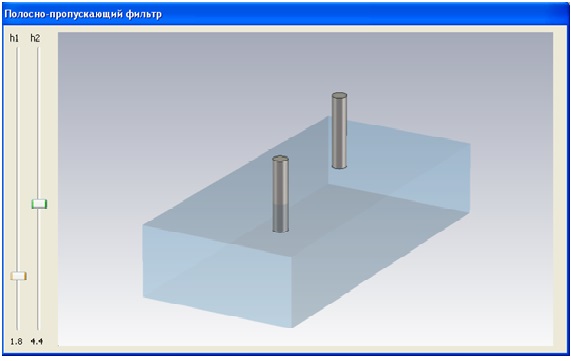

Интерфейс компьютерной модели полосно-пропускающего фильтра имеет следующий вид:

Пользователю доступно изменение глубины погружения штырей в волноводе. При этом изменяется амплитудно-частотная характеристика фильтра, которая может отображаться на экране векторного анализатора цепей. Изменяя глубину погружения штырей пользователь может провести настройку фильтра и измерить его характеристики (например, полосу пропускания).
