Узкополосный волноводный фильтр на Н-волноводе

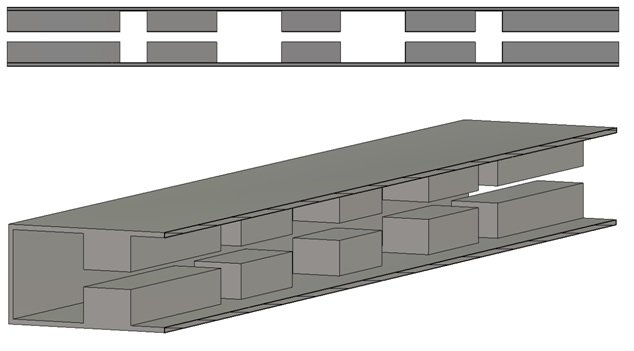

Данное устройство представляет собой полосно-пропускающий фильтр, выполненный на Н-волноводе. Фильтр состоит из трех резонаторов на Н-волноводах, соединенных инверторами сопротивлений на запредельных прямоугольных волноводах.

Измерительные приборы

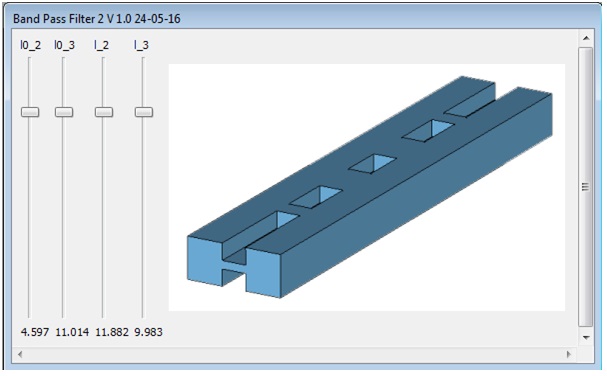

Интерфейс компьютерной модели фильтра на Н-волноводе имеет следующий вид:

Измерительные приборы

Пользователю доступно изменение геометрических размеров волноводного фильтра, например, можно изменять как длины каждого из резонаторов, так и длины инверторов сопротивления. Основной целью является изучение АЧХ данного устройства, влияния его геометрических размеров на резонансную частоту фильтра, его рабочую полосу и подбор оптимальных размеров секций фильтра для решения конкретных задач.
